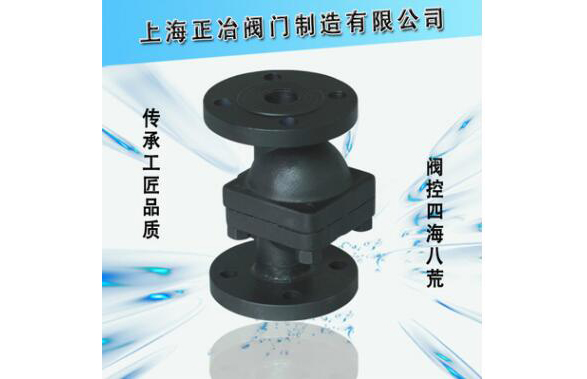

CS11H/CS41H自由浮球式(立式)蒸汽疏水阀
 |
 |
 |
CS11H/CS41H自由浮球式(立式)蒸汽疏水阀根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。能排连续饱和水，到使设备凝结水滞存量较少、升温快、加热温度稳定。能连续排水、性稳定、排水量大、漏水量小。
主要外形连接尺寸
CS11H立式自由浮球式蒸汽疏水阀
型号 | 公称通径 | L | L1 | H | H1 |
16 CS11H-25-3NL 40 | 15 | 125 | 62.5 | 112.5 | 30 |
20 | 125 | 62.5 | 112.5 | 30 | |
25 | 125 | 62.5 | 112.5 | 30 | |
32 | 200 | 100 | 172 | 38 | |
40 | 200 | 100 | 172 | 38 | |
50 | 200 | 100 | 172 | 38 |
CS41H立式自由浮球式蒸汽疏水阀
型号 | 公称通径 | L | L1 | H | H1 |
16 CS41H-25-3NL 40 | 15 | 160 | 62.5 | 112.5 | 30 |
20 | 160 | 62.5 | 112.5 | 30 | |
25 | 160 | 62.5 | 112.5 | 30 | |
32 | 250 | 100 | 172 | 38 | |
40 | 250 | 100 | 172 | 38 | |
50 | 250 | 100 | 172 | 38 |
